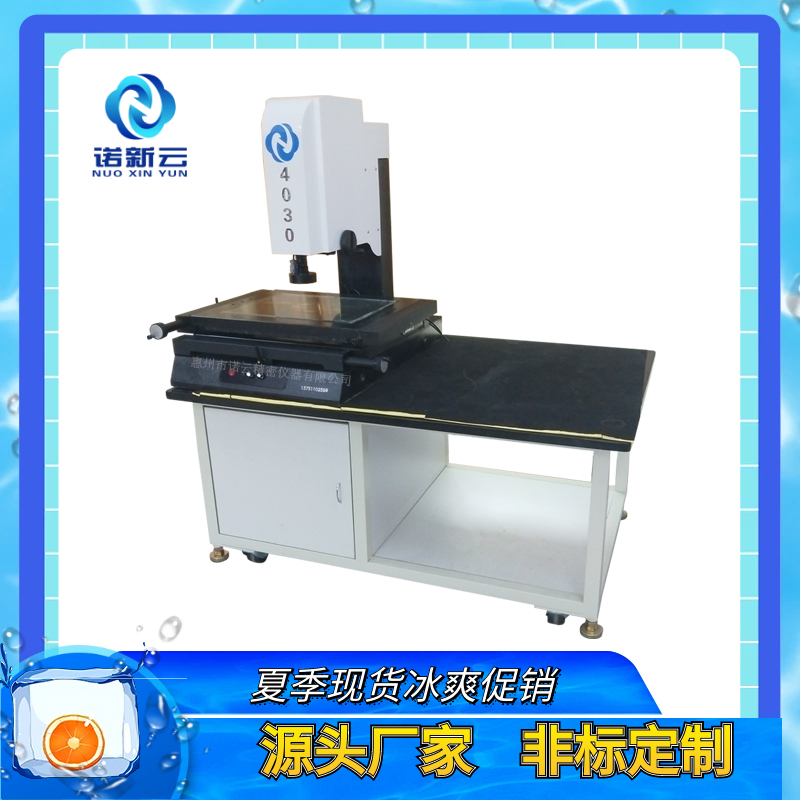

诺新云4030影像测量仪

4030影像测量仪怎么键坐标,影像测量仪怎么测量角度,影像测量仪软件圆弧测量方法,

4030影像测量仪基本参数(可定制)

主机体尺寸(mm):800*560*880

工作台面(mm):560*460

玻璃台面(mm):445*345

工作行程(mm):400*300*150

工作距离(mm):90

摄象机:彩色1/3″CCD

光栅尺数显解析度(mm):0.001

X、Y轴线性精度:(3+L/200)μm

光学目镜:1X

放大倍数:20X-200X

变焦物镜倍率:0.7X-4.5X

光源系统:LED环形超亮冷光源

机台底座、工作台和立柱材质:高精度花岗岩

载物台承重:25KG

仪器重量(kg):280

电源:220V(用电设备要求接地可靠)

影像测量仪的测量物件包括电子零配件、精密模具、精密冲压件、精密车削件、PCB线路板、塑胶外壳、LED、玻璃面板、网板、精密注塑件,端子接插件,电子螺丝、齿轮、成形刀-具等各类工件,逐渐进入到电子、机械、仪表、钟表等行业,成为高等院校、研究所、计量技术机构的实验室、计量室以及生产车间常用的精密测量仪器。
