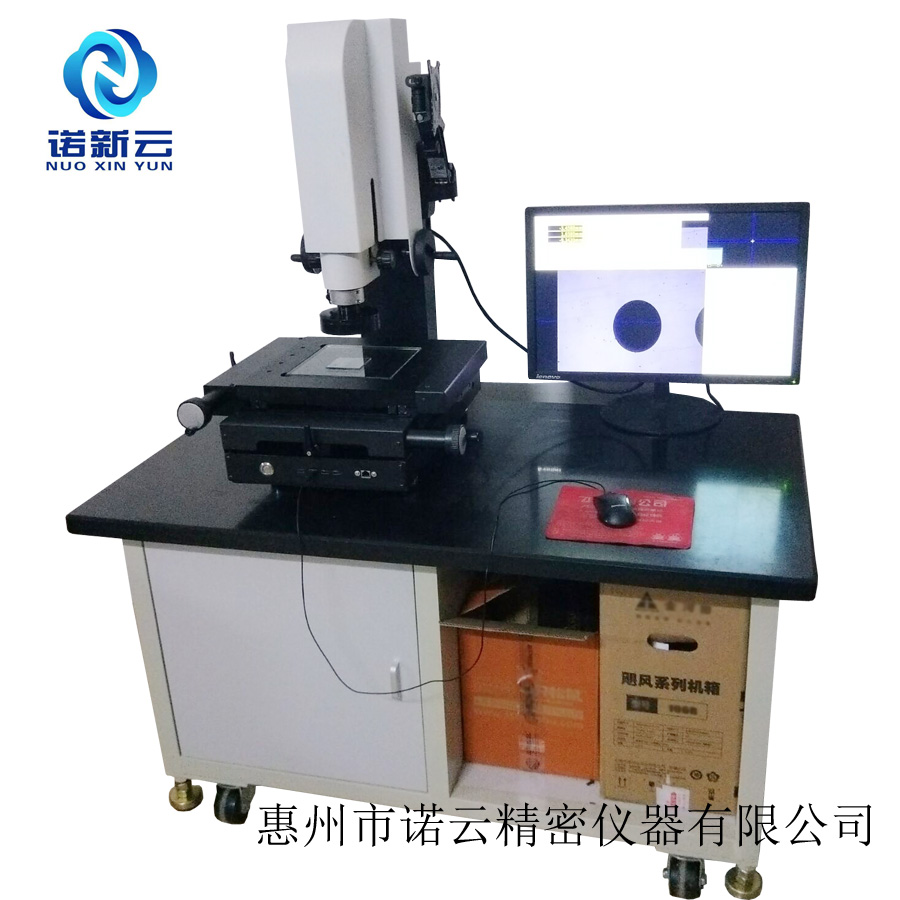

工具测量显微镜

发布时间:2019.07.23

工具测量显微镜的功能只限于眼睛观看,效率慢,与影像测量仪结合后多了快速检测,批量检测的方法。对产品适用更多。诺云精密可定制各种规格的测量显微镜,欢迎咨询!

  • 详情

惠州市诺云精密仪器有限公司是专业生产工具测量显微镜手动影像测量仪,三次元测量仪,全自动影像测量仪的厂家,维修定制各式光学测量仪,测量显微镜。配置高价格低保修长,欢迎咨询。

18127756115张小姐QQ690729296



规格参数

型号

150*150

200*100

300*200

外形尺寸

480*530*820

530*480*820

680*580*820

工作行程(长,宽,高)

150*150*100

200*100*100

300*200*100

仪器重量

130

180

200

工作距离

90

90

90

X Y Z光栅分辨率

0.0001mm(新天3条

X、Y轴线性精度

3+L/200)µm

Z轴精度

(4+L/200)μm

导轨

V型交叉导轨

CCD

高清晰彩色CCD

变焦物镜

10X20X,40X,60X

操作方式

手动(Z轴手轮控制)

载物台承重(KG)

15KG

电源

220v±50/60Hz


工具测量显微镜测量仪器的用途十分广,其典型测量对象有:

测量各种金属加工件、冲压件、塑料件的直径、长度、角度、孔的位置等;

测量各种dao具、模具、量具的几何参数;

测量印刷电路板上的线条宽度、距离和元件焊装孔的尺寸和位置;

测量各种零件的二维形位误差。

工具测量显微镜测量软件说明

基本几何测量:测量点、线、圆、圆弧、矩形、多边形、椭圆等。

自动测量功能:自动寻边测量、框选测量、筛选毛边自动寻边快速测量点、线、圆、圆弧等。

组合元素测量:对点、线、圆等进行组合测量,可测量圆心距、圆切线、两线中线、中心点、垂直距离、角平分线、两线交点等。

形位误差测量:测量计算同心度、真圆度、直线度、位置度等形位误差。

坐标系设定:可对原始坐标平移、坐标旋转,针对物件进行摆正,或重设新的坐标系。

对比功能:将几何测量的工件影像图形以DXF格式输出,进行对比测量;也可分别调出AUTOCAD的工程图纸文档与影像DXF文档图形进行重叠对比测量,从而检定工件与标准图纸之间的偏差。

自动对焦功能:设定好对焦灵敏度及精度,系统通过利用Z轴微步移动,以获取多个清晰的Z轴断层图像,并将多个图像合成一个完整图像组合,系统根据图像组合判定出图像清晰的位置;可有效的减少视觉误差,提高测量的可靠性和重复精度的准确性。

尺寸标注功能:可在绘图区对图形的长度、角度、坐标、半径等进行标注。

检测结果输出:图形及测量结果可用 WORD、EXCEL、DXF、PDF等格式自由输出。

公差设定:可对测量值进行公差设定,以检定工件的测量值与标准尺寸之间的误差。

2D抄数功能:可进行了逆向工程中2D/3D抄数,以便能制作标准的2D工程图及三维模型,为其它五金塑胶模具等逆向工程开发提供了极大的空间。

测量资料统计(SPC):可根据工件测量要求,自行编辑数据统计表。
