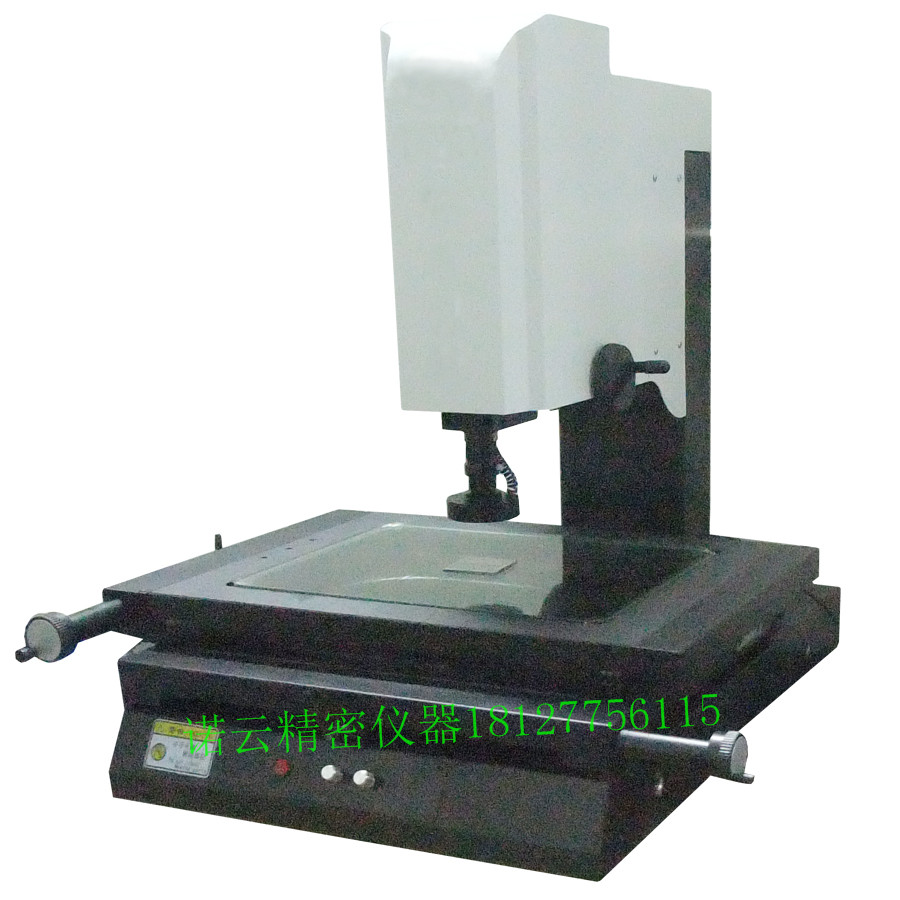

4030手动影像测量仪

发布时间:2019.07.23

影像测量仪最大的特点是能将被测物体影像直接输入至计算机,使其数字化,在电脑或显示屏上生成画面让您更直观、简便、清晰的了解产品的形状、大小及尺寸。同时,您可以将所测得结果输出到Excel或AutoCAD软件里面作数据备份和客户所需测量资料传送。

  • 详情

影像测量仪结构优点简介

1、装配可调的光源系统,不仅观测到工件轮廓,而且对于不透明的工件的表面形状也可以测量。

2、使用冷光源系统,可以避免容易变形的工件在测量是因为热而变形所产生的误差。

3、工件可以随意放置。

4、仪器操作容易掌握。

5、测量方便,有基本的几何图元测量,只需要用鼠标操作。博亚影像测量仪采用VMA2.1软件,功能强大,操作简易;拥有灵活丰富的测功能以及强大的影像测量工具;有实用的构造功能;支持SPC输出及多种格式输出等,方便了广大客户的使用。

6、机器主体采用00级大理石(底座,立足,中板,上板)机器稳定不变形,精度高。(00级精度标准在3-6个微米)

7Z轴装有配置系统,受力均匀磨损小精度好使用寿命长。


4030手动影像测量仪参数

型号

手动4030

行程(mm)

400*300*150

外部尺寸(mm)

800*560*880

重量(kg)

280

承重(kg)

25

测量精度

XY轴

(3+L/200)μm

Z轴

(5.0+L/200)μm

光栅尺

1μ新天光栅尺

导轨

V型交叉导轨

图像传感器

高清晰彩色专用工业摄像机

光源

轮廓光

LED冷光源亮度可调

表面光

LED冷光源亮度可调

光学镜头

1X连续变倍

放大倍率

     光学放大倍率:0.74.5×;影像放大倍率:22230×

软件

VMA2.1测量软件

控制方式

手动

工作环境

温度20℃±2℃,温度变化<2℃/hr,湿度3080%

振动<0.002g,低于15Hz

电源

220V/50Hz/10A
