惠州三次元测量仪配置选型

来源:暂无 浏览量:载入中...发布时间:2019.08.16


惠州三次元测量仪结构优点简介

1、装配可调的光源系统,不仅观测到工件轮廓,而且对于不透明的工件的表面形状也可以测量。

2、使用冷光源系统,可以避免容易变形的工件在测量是因为热而变形所产生的误差。

3、工件可以随意放置。

4、仪器操作容易掌握。

5、测量方便,有基本的几何图元测量,只需要用鼠标操作。诺云影像测量仪采用VMA2.1软件,功能强大,操作简易;拥有灵活丰富的测功能以及强大的影像测量工具;有实用的构造功能;支持SPC输出及多种格式输出等,方便了广大客户的使用。

6、机器主体采用00级大理石(底座,立足,中板,上板)机器稳定不变形,精度高。(00级精度标准在3-6个微米)

7Z轴装有配置系统,受力均匀磨损小精度好使用寿命长。


惠州三次元测量仪适用于产品开发、二维抄数、品质检测等领域,如机械、电子、航空航天、模具、弹簧、齿轮、接线端子、电路板接点、五金塑胶、磁性材料、电子线路、元件、手表、小五金冲压业、矿石业、及其它精密小五金行业等。



诺云惠州三次元测量仪标准型号有300*200mm400*300mm500*400mm,还可以非标定制更大测量行程和更精密的工具显微镜。

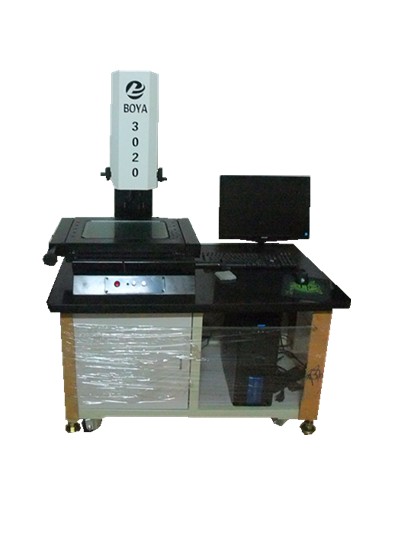

3020影像测量仪规格参数

主机体尺寸(mm):680*460*880

工作台面(mm):460*360

玻璃台面(mm):345*245

工作行程(mm):300*200*150

工作距离(mm)90

摄象机:彩色1/3CCD

光栅尺数显解析度(mm)0.001

XY轴线性精度:(3+L/200)μm

光学目镜:1X

放大倍数:20X-200X

变焦物镜倍率:0.7X-4.5X

物方视场:8.2mm-1.2mm/4.1mm-0.6mm

光源系统:LED环形超亮冷光源

机台底座、工作台和立柱材质:高精度花岗岩

载物台承重:20KG

仪器重量(kg)200

电源:220V(用电设备要求接地可靠)
